Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Màu sắc:: | Màu vàng | Kiểu:: | Tự động xả chất lỏng |
|---|---|---|---|
| Khu vực lọc:: | 2m³ đến 120m³ | Quanity of plate:: | 1 vòng kết nối đến 20 vòng kết nối |
| Đường kính ngoài của tấm: | 1510mm, 1920mm, 2182mm, 2215mm, 2360mm | ||
| Điểm nổi bật: | bộ lọc đĩa gốm,bộ lọc chân không |
||
Ứng dụng:

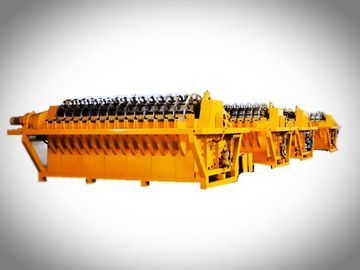

Hệ thống lọc gốm chân không dòng TT được sử dụng rộng rãi trong ngành công nghiệp khai thác mỏ để tách chất lỏng khỏi chất rắn cho mục đích khử nước.Nguyên lý hoạt động và cấu tạo tương tự như bộ lọc đĩa thông thường ngoại trừ phương tiện lọc được thay thế bằng các đĩa sứ xốp mịn, mang lại khả năng chống lại hầu hết các loại hóa chất và có tuổi thọ hoạt động lâu dài.Dòng TT được thiết kế và sản xuất dựa trên các yêu cầu cụ thể của khách hàng.
Đặc trưng:
1. Khu vực lọc từ 6 mét khối đến 120 mét khối
2. Độ chân không cao, độ ẩm thấp trên bánh hình thành
3. Độ chính xác lọc cao, lọc rắn <50ppm
4. Tiêu thụ năng lượng thấp
5. Chi phí vận hành thấp
6. Hệ thống làm sạch bánh lọc tùy chọn
7. Mức độ tự động hóa cao
8. Cấu trúc nhỏ gọn để giảm thiểu không gian sàn cần thiết và bảo trì thuận tiện
9. Hệ thống thoát nước tiên tiến đảm bảo ứng dụng trong mọi điều kiện vận hành
Tự động hóa các chức năng đặc biệt theo yêu cầu.
Thông số chi tiết:
Hệ thống công suất nhỏ từ diện tích lọc 2m2 ~ 9m2
| Người mẫu | TT-2 | TT-4 | TT-6 | TT-8 | TT3C-9 | ||||
|
Sự chỉ rõ (N m2) |
2m2 | 2m2 | 2m2 | 2m2 | |||||
|
Xả chất lỏng đường |
Tự động xả chất lỏng |
Lọc bơm thoát nước | Tự động xả chất lỏng | Lọc bơm thoát nước | Tự động xả chất lỏng | Lọc bơm thoát nước | Tự động xả chất lỏng | Lọc bơm thoát nước | Tự động xả chất lỏng |
|
Kích thước L × W × H (mm) |
2300 × 2480 × 2100 |
2300 × 2480 × 2100 |
2460 × 2480 × 2100 |
2460 × 2480 × 2100 |
2710 × 2480 × 2100 |
2710 × 2480 × 2100 |
2960 × 2780 × 2100 |
2960 × 2780 × 2100 |
2900 × 2850 × 2450 |
|
Đường kính ngoài của tấm (mm) |
1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | φ1920 |
| Vùng lọc (㎡) | 2 | 2 | 4 | 4 | 6 | 6 | số 8 | số 8 | 9 |
| Số lượng tấm (Vòng tròn) | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 3 |
| Số lượng gốm | 12 | 12 | 24 | 24 | 36 | 36 | 48 | 48 | 3 |
| Tổng trọng lượng (t) | 1,8 | 1,8 | 2 | 2 | 2,5 | 2,5 | 3 | 3 | 36 |
| Trọng lượng đại tu tối đa (t) | 0,5 | 0,5 | 0,55 | 0,55 | 0,65 | 0,65 | 0,75 | 0,75 | 4 |
| Thể tích của bể (m3) | 0,7 | 0,7 | 0,85 | 0,85 | 1.1 | 1.1 | 1,3 | 1,3 | 1 |
| Công suất đã lắp đặt (KW) | 6,35 | 7.9 | 7.4 | 8,95 | 7.7 | 9,25 | 8.8 | 10,35 | 1.1 |
| Công suất làm việc tối đa (KW) | 5,85 | 7.4 | 6.6 | 8.15 | 6.6 | 8.15 | 7.4 | 8,95 | số 8 |
| Sức mạnh của tốc độ trục chính | 0,75 | 0,75 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 6.6 |
|
Sức mạnh của tốc độ khuấy |
2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 3 | 1,5 |
| Sức mạnh của chân không | 1,45 × 2 | 1,45 | 1,45 × 2 | 1,45 | 1,45 × 2 | 1,45 | 1,45 × 2 | 1,45 | 2,2 |
| Sức mạnh của lưu thông | 3 | 3 | 3 | 3 | 1,45 × 2 | ||||
| Công suất của bơm thể tích điều khiển (KW) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Công suất của sóng siêu âm (KW) | 0,3 | 0,3 | 0,6 | 0,6 | 0,9 | 0,9 | 1,2 | 1,2 | 1,2 |
|
98 ％ liều lượng axit nitric (kg / ngày) |
1,8 | 1,8 | 3.6 | 3.6 | 5,4 | 5,4 | 7.2 | 7.2 | 16,2 |
| Nước sạch (m3 / h) | 0,36 | 0,36 | 0,72 | 0,72 | 1,08 | 1,08 | 1,44 | 1,44 | 38,88 |
| Áp suất đầu vào của nước sạch (Mpa) | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 |
| Tiêu thụ nước sản xuất (m3 / d) | 4.2 | 4.2 | 5.1 | 5.1 | 6.6 | 6.6 | 7.8 | 7.8 | 6.6 |
| Áp suất đầu vào của nước sản xuất | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,35 ~ 0,5 |
| Thể tích không khí để xả ngược khí (m3 / phút) | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,36 |
| Van điều khiển khí | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,7 |
| Áp suất khí nạp (Mpa) | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,5 ~ 1,5 |
| Tốc độ trục chính (r / min) | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 12 ~ 20 |
| Tốc độ của máy khuấy (r / min) | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | |
Hệ thống công suất nhỏ từ 10m2 ~ 18m2 diện tích lọc
| Người mẫu | TT-10 | TT-12 | TT-15 | TT-18 | ||||
| Đặc điểm kỹ thuật (N m2) | 2m2 | 3m2 | 3m2 | 3m2 | ||||
| Cách xả chất lỏng | Tự động xả chất lỏng | Lọc bơm thoát nước | Tự động xả chất lỏng | Lọc bơm thoát nước | Tự động xả chất lỏng | Lọc bơm thoát nước | Tự động xả chất lỏng | Lọc bơm thoát nước |
| Kích thước L × W × H (mm) |
3210 × 2780 × 2100 |
3210 × 2780 × 2100 |
3200 × 3080 × 2450 |
3200 × 3080 × 2450 |
4300 × 3100 × 2490 |
4300 × 3100 × 2490 |
4600 × 3100 × 2490 |
4600 × 3100 × 2490 |
| Đường kính ngoài của tấm (mm) | 1510 | 1510 | φ1920 | φ1920 | φ1920 | φ1920 | φ1920 | φ1920 |
| Vùng lọc (㎡) | 10 | 10 | 12 | 12 | 15 | 15 | 18 | 18 |
| Số lượng tấm (Vòng tròn) | 5 | 5 | 4 | 4 | 5 | 5 | 6 | 6 |
| Số lượng gốm | 60 | 60 | 48 | 48 | 60 | 60 | 72 | 72 |
| Tổng trọng lượng (t) | 3.5 | 3.5 | 5 | 5 | 5.5 | 5.5 | 6 | 6 |
| Trọng lượng đại tu tối đa (t) | 0,85 | 0,85 | 1,2 | 1,2 | 1,4 | 1,4 | 1,5 | 1,5 |
| Thể tích của bể (m3) | 1.55 | 1.55 | 1,5 | 1,5 | 2 | 2 | 2,6 | 2,6 |
| Công suất đã lắp đặt (KW) | 9.1 | 10,65 | 9.2 | 10,75 | 12.1 | 15,25 | 12,5 | 15,65 |
| Công suất làm việc tối đa (KW) | 7.4 | 8,95 | 7.4 | 8,95 | 9,9 | 13.05 | 9,9 | 13.05 |
| Sức mạnh của tốc độ trục chính | 1,5 | 1,5 | 1,5 | 1,5 | 2,2 | 2,2 | 2,2 | 2,2 |
| Sức mạnh của tốc độ khuấy | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Sức mạnh của chân không | 1,45 × 2 | 1,45 | 1,45 × 2 | 1,45 | 2,35 × 2 | 2,35 | 2,35 × 2 | 2,35 |
| Sức mạnh của lưu thông | 3 | 3 | 5.5 | 5.5 | ||||
| Công suất của bơm thể tích điều khiển (KW) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Công suất của sóng siêu âm (KW) | 1,5 | 1,5 | 1,6 | 1,6 | 2 | 2 | 2,4 | 2,4 |
|
98 ％ liều lượng axit nitric (kg / ngày) |
9 | 9 | 10,8 | 10,8 | 13,5 | 13,5 | 16,2 | 16,2 |
| Nước sạch (m3 / h) | 1,8 | 1,8 | 2,16 | 2,16 | 2,7 | 2,7 | 3,24 | 3,24 |
| Áp suất đầu vào của nước sạch (Mpa) | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 |
| Tiêu thụ nước sản xuất (m3 / d) | 9.3 | 9.3 | 9 | 9 | 12 | 12 | 15,6 | 15,6 |
| Áp suất đầu vào của nước sản xuất | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 |
| Thể tích không khí để xả ngược khí (m3 / phút) | 0,67 | 0,67 | 1 | 1 | 1 | 1 | 1 | 1 |
| Van điều khiển khí | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 |
| Áp suất khí nạp (Mpa) | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
| Tốc độ trục chính (r / min) | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 |
| Tốc độ của máy khuấy (r / min) | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 |
Tham khảo các bộ phận:
Thùng khử nước:
Đóng gói hộp sắt:
Đóng gói phụ tùng:
