Nguồn gốc: | Trung Quốc |
Hàng hiệu: | MIROC DTH Rock Drilling Tools |
Chứng nhận: | API |
Số mô hình: | DHD và COP Series DTH Búa không có van chân |
Số lượng đặt hàng tối thiểu: | Búa DTH 1 mảnh |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | Hộp gỗ |
Thời gian giao hàng: | 10-15 ngày |
Khả năng cung cấp: | 20000 chiếc mỗi tháng |
Tên sản phẩm: | Búa DTH | Loạt: | Dòng sản phẩm DHD và COP |
---|---|---|---|
Bit Shank: | DHD3.5 COP44 / DHD340 COP54 / DHD350R DHD350Q COP64 / DHD360 COP84 / DHD380 DHD1120 | Kiểu: | Không có van chân |
Áp suất làm việc: | 1,0Mpa - 2,3Mpa | Màu: | Xanh, Đen, Cam, Xanh, Vàng, v.v. |
Điểm nổi bật: | down the hole drilling tools,down the hole hammer |

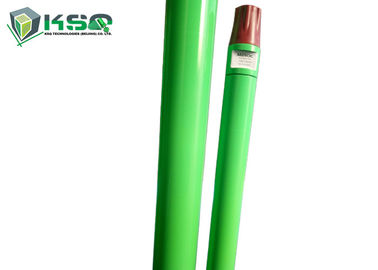

Búa DTH áp suất không khí cao không có van chân - Búa DTH dòng COP / DHD
Mô hình búa DTH:
3 '' - Búa IR 3.5 DTH
Búa DTH Series COP
4 '' - Búa COP44 DTH
5 '' - Búa COP54 DTH
6 '' - Búa COP64 DTH
8 '' - Búa COP84 DTH
Búa DTH dòng DHD
4 '' - Búa DTH DHD340
5 '' - Búa DHD350 DTH
6 '' - Búa DTH DHD360
8 '' - Búa DTH DHD380
12 '' - Búa DTH DHD1120
Thông số kỹ thuật và cấu trúc búa DTH Series của DHD và COP không có van chân:
Sự miêu tả | Trọng lượng (kg) | ||||
IR3,5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R | |
1.Top phụ | 4,20 | 6,50 | 6,00 | 13,70 | 13.30 |
2. Vòng chữ O của Sub hàng đầu | 0,01 | 0,01 | 0,01 | 0,015 | 0,015 |
3. Vòng tròn | - | - | - | - | - |
4.Kiểm tra van | 0,20 | 0,35 | 0,30 | 0,70 | 0,70 |
5. Mùa xuân | 0,02 | 0,05 | 0,05 | 0,10 | 0,10 |
6. Nhà phân phối không khí | 0,80 | 1,50 | 1,30 | 2,00 | 1,90 |
7. Xi lanh bên trong | 1,30 | 2,10 | 1,90 | 2,80 | 2,70 |
8. Pít-tông | 5,50 | 8,50 | 7,80 | 15:00 | 14,50 |
9. Xi lanh ngoài | 9,50 | 15,20 | 14,60 | 24:00 | 23:00 |
10. Hướng dẫn tay áo | 1,00 | 1,30 | 1,20 | 2,60 | 2,50 |
11. Vòng chữ O | 0,05 | 0,01 | 0,005 | 0,01 | 0,01 |
12. Dừng vòng | 0,15 | 0,30 | 0,20 | 0,50 | 0,50 |
13. Vòng đột phá | - | - | - | - | - |
14. Lái xe Chuck | 1,90 | 3,40 | 3,40 | 6,50 | 6,20 |
15. Mũi khoan | 5,00 | 9,00 | 8,50 | 16:00 | 15,50 |
Sự miêu tả | Trọng lượng (kg) | ||||
DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD 380 | DHD1120 | |
1.Top phụ | 13,70 | 20:00 | 23:00 | 34,00 | 70,00 |
2. Vòng chữ O của Sub hàng đầu | 0,015 | 0,02 | 0,015 | 0,015 | 0,040 |
3. Vòng tròn | - | - | - | 0,30 | 0,80 |
4.Kiểm tra van | 0,70 | 0,70 | 0,70 | 1,20 | 2,00 |
5. Mùa xuân | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 |
6. Nhà phân phối không khí | 2,00 | 3,50 | 4,50 | 6,00 | 16:00 |
7. Xi lanh bên trong | 2,80 | 4,20 | 6,50 | 6,50 | 25:00 |
8. Pít-tông | 15:00 | 23:00 | 28:00 | 42,50 | 113,00 |
9. Xi lanh ngoài | 25:00 | 31,50 | 40,00 | 60,00 | 173,00 |
10. Hướng dẫn tay áo | 3,20 | 6,50 | 7,50 | 5,30 | 24:00 |
11. Vòng chữ O | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
12. Dừng vòng | 0,50 | 0,60 | 0,80 | 1,20 | 4,00 |
13. Vòng đột phá | - | - | - | 0,30 | 0,80 |
14. Lái xe Chuck | 4,00 | 6,00 | 8,00 | 17,50 | 46,00 |
15. Mũi khoan | 15,90 | 26:00 | 28,50 | 40,00 | 140,00 |
Thông số kỹ thuật búa DTH của DHD và COP Series không có van chân
Dữ liệu kỹ thuật | |||||
Mô hình | IR3,5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
Độ dài (Không có bit) | 888mm | 1011mm | 986mm | 1110mm | 1110mm |
Trọng lượng (Không có bit) | 25,00kg | 43,20kg | 37,00kg | 69,00kg | 66,00kg |
Đường kính ngoài | φ82mm | 99mm | φ92mm | φ126mm | φ116mm |
Bit Shank | IR3,5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
Phạm vi lỗ | φ90 - φ115mm | φ110 - 35135mm | φ105 - φ120mm | 35135 - 55155mm | φ127 - 45145mm |
Kết nối chủ đề | API 2 3/8 '' Reg | API 2 3/8 '' Reg | API 2 3/8 '' Reg | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
Áp lực công việc | 1,0 - 1,5 Mpa | 1,2 - 2,0 Mpa | 1,2 - 2,0 Mpa | 1,3 - 2,3 triệu | 1,3 - 2,3 triệu |
Tỷ lệ tác động ở 17 Bar | 25 giờ | 30 giờ | 30 giờ | 28 giờ | 28 giờ |
Tốc độ quay đề xuất | 25 - 40 r / phút | 22 - 35 r / phút | 25 - 40 r / phút | 20 - 35 r / phút | 20 - 35 r / phút |
Tiêu thụ không khí | 1,0Mpa: 3,8 m³ / phút | 1,0Mpa: 6 m³ / phút | 1,8Mpa: 8 m³ / phút | 1,0Mpa: 7 m³ / phút | 1,0Mpa: 7 m³ / phút |
1,5Mpa: 7,5 m³ / phút | 1,8Mpa: 10 m³ / phút | 2,4Mpa: 13 m³ / phút | 1,8Mpa: 14 m³ / phút | 1,8Mpa: 13,5 m³ / phút | |
2,4Mpa: 15 m³ / phút | 2,4Mpa: 19 m³ / phút | 2,4Mpa: 18 m³ / phút |
Dữ liệu kỹ thuật | |||||
Mô hình | DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD 380 | DHD1120 |
Độ dài (Không có bit) | 1102mm | 1238mm | 1258mm | 1359mm | 1880mm |
Trọng lượng (Không có bit) | 68,00kg | 98,00kg | 120,00kg | 175,00kg | 474,00kg |
Đường kính ngoài | φ126mm | 42142mm, 46146mm | φ 165mm | 80180mm, φ185mm | φ275mm |
Bit Shank | ND55C / DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD 380 | DHD1120 |
Phạm vi lỗ | 35135 - 55155mm | 55155 - φ203mm | φ175 - φ216mm | φ195 - φ254mm | φ305 - 45445mm |
Kết nối chủ đề | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 6 5/8 '' Reg |
Áp lực công việc | 1,3 - 2,3 triệu | 1,5 - 3,0 triệu | 1,5 - 3,0 triệu | 1,5 - 3,0 triệu | 2.0 - 3.5 Mpa |
Tỷ lệ tác động ở 17 Bar | 28 giờ | 25 giờ | 23 giờ | 22 giờ | 20 giờ |
Tốc độ quay đề xuất | 20 - 35 r / phút | 20 - 30 r / phút | 20 - 30 r / phút | 15 - 25 r / phút | 15 - 25 r / phút |
Tiêu thụ không khí | 1,0Mpa: 8 m³ / phút | 1,0Mpa: 9 m³ / phút | 1,0Mpa: 11 m³ / phút | 1,0Mpa: 12 m³ / phút | 1,0Mpa: 28 m³ / phút |
1,8Mpa: 14 m³ / phút | 1,8Mpa: 18 m³ / phút | 1,8Mpa: 20 m³ / phút | 1,8Mpa: 22 m³ / phút | 1,8Mpa: 50 m³ / phút | |
2,4Mpa: 19 m³ / phút | 2,4Mpa: 26 m³ / phút | 2,4Mpa: 28 m³ / phút | 2,4Mpa: 28 m³ / phút | 2,4Mpa: 71 m³ / phút |
Đặc điểm của búa DTH áp suất không khí cao không có van chân:
Nó là một loại búa DTH áp suất không khí cao không có van chân, và nó là thiết kế mới nhất của chúng tôi. Đây cũng là một trong những búa DTH tiên tiến nhất trên thế giới.
Búa DTH áp suất không khí cao không có van chân Ưu điểm:
1. Thoát khỏi những rắc rối của gãy chân van và mở rộng và co lại.
2. Tiêu thụ năng lượng thấp hơn và tần số tác động cao hơn.
Tốc độ khoan cao hơn 15-30% so với van chân.
3. Cấu trúc đơn giản, các bộ phận đáng tin cậy, tuổi thọ dài, bảo trì dễ dàng và rẻ tiền.
4. Tiêu thụ không khí và dầu thấp hơn. Tiêu thụ dầu thấp hơn khoảng 10% so với cái có van chân.
Các tính năng DTH Hammer của DHD và COP Series:
1. Phân phối không khí tuyệt vời, đáng tin cậy hơn.
2. Thiết kế đơn giản của piston. Tuổi thọ dài.
3. Truyền năng lượng hiệu quả hơn, tốc độ khoan nhanh hơn, tiêu thụ không khí thấp và tiêu thụ dầu thấp hơn.
4. Ít bộ phận bên trong hơn, cấu trúc đơn giản, tuổi thọ dài, ít hỏng hóc và dễ bảo trì hơn vì tất cả các bộ phận đều được xử lý nhiệt.
5. Dễ dàng tháo rời vì phụ trên cùng, mâm cặp ổ đĩa và xi lanh ngoài được kết nối bằng nhiều bước.
Máy khoan DTH dòng DHD / COP Ưu điểm:
1. Thiết kế đơn giản và hợp lý, dễ lắp ráp và tháo lắp, tỷ lệ sự cố thấp.
2. Tiêu thụ không khí thấp, khoan trơn tru, sức mạnh tác động tối đa, tỷ lệ thâm nhập cao.
3. Xử lý nhiệt chính xác với tất cả các bộ phận búa để cung cấp tuổi thọ dài trong điều kiện làm việc khắc nghiệt nhất.
Các ứng dụng
Có sẵn cho tất cả các điều kiện làm việc, hiệu suất cao trong các dự án khoan quá tải và giếng nước
Công cụ khoan đá Thương hiệu MIROC®
Dòng sản phẩm Công cụ khoan đá MIROC® của Công ty TNHH Công nghệ KSQ (Bắc Kinh). là kết quả của nhiều năm kỹ thuật tiên tiến, sản xuất chính xác và cống hiến cho việc sử dụng vật liệu chất lượng cao.
Công cụ khoan đá MIROC® được sử dụng bởi nhiều chuyên gia khoan liên quan đến các dự án khai thác, xây dựng, đào hầm và khai thác đá trên toàn cầu.
Công cụ khoan đá MIROC® bao gồm:
Công ty
Công ty TNHH Công nghệ KSQ (Bắc Kinh) cung cấp bí quyết kỹ thuật đặc biệt trong phát triển, sản xuất và ứng dụng. Công ty đã áp dụng các quy trình sản xuất tiên tiến để đảm bảo thép chất lượng cao và chèn cacbua vonfram cho các phụ kiện khoan đá. Nhân viên của nó hiểu nhu cầu của khách hàng và có các kỹ năng dịch vụ để đề xuất các công cụ khoan phù hợp cho công việc.
Các nhà phát triển sản phẩm có kinh nghiệm của nó cũng có thể tạo ra các công cụ tùy chỉnh. Hơn nữa, nhóm phát triển của công ty giới thiệu các sản phẩm sáng tạo mỗi năm - các công cụ được kiểm tra nghiêm ngặt trong lĩnh vực này và được chứng minh là hoạt động vượt ra ngoài mong đợi của ngành.
