Nguồn gốc: | Trung Quốc |
Hàng hiệu: | MIROC DTH Rock Drilling Tools |
Chứng nhận: | API |
Số mô hình: | Búa DTH dòng SD |
Số lượng đặt hàng tối thiểu: | Búa DTH 1 mảnh |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | Hộp gỗ |
Thời gian giao hàng: | 10-15 ngày |
Điều khoản thanh toán: | L/C, T/T |
Khả năng cung cấp: | 20000 chiếc mỗi tháng |
Tên sản phẩm: | Búa DTH | Loạt: | Sê-ri SD |
---|---|---|---|
Bit Shank: | SD4 SD5 SD6 SD8 SD10 SD12 | Chủ đề: | API 3 1/2 '' Reg, API 2 7/8 '' Reg |
Đường kính: | 82mm-275mm | Màu sắc: | Xanh lá cây, đen, cam, xanh dương, vàng, v.v. |
Điểm nổi bật: | down hole hammer,down the hole hammer |

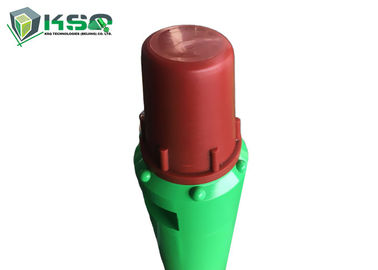

Máy khoan đá DTH Sê-ri SD Áp suất không khí cao với khả năng phân phối không khí đáng tin cậy hơn
SD (SD4 SD5 SD6 SD8 SD10 SD12) Dòng sản phẩm DTH Hammer Cấu trúc và Đặc điểm kỹ thuật:
Sự miêu tả | Trọng lượng (kg) | |||||
SD4 | SD5 | SD6 | SD8 | SD10 | SD12 | |
1.Top phụ | 6,50 | 15,00 | 20,00 | 41,00 | 59,00 | 70,00 |
2. O-ring Of Top Sub | 0,01 | 0,01 | 0,01 | 0,02 | 0,03 | 0,04 |
3.Breakout Ring | 0,01 | - | - | 0,20 | 0,30 | 0,80 |
4. van kiểm tra | 0,42 | 1,00 | 1,00 | 1,50 | 1,40 | 3,00 |
5. Mùa xuân | 0,04 | 0,10 | 0,05 | 0,10 | 0,30 | 0,10 |
6. Bộ đệm nén | 0,04 | 0,05 | 0,10 | 0,42 | 0,60 | 1,00 |
7. Nhà phân phối hàng không | 2,20 | 3,50 | 5,00 | 12,50 | 11,50 | 20,00 |
8. xi lanh bên trong | 2,50 | 4,20 | 5,00 | 8,60 | 11.00 | 23.00 |
9. Pít tông | 9.00 | 15,50 | 24,00 | 42,00 | 62,00 | 125,00 |
10. Xi lanh bên ngoài | 15,60 | 25,00 | 35,00 | 65,00 | 110,00 | 170,00 |
11. O-ring Of Stop Ring | 0,02 | 0,01 | 0,01 | 0,05 | 0,03 | 0,04 |
12. Chuông dừng | 0,20 | 0,50 | 0,50 | 1,20 | 0,60 | 4,80 |
13. Tay áo có hướng dẫn | - | - | 1,50 | 3,40 | 4,50 | 18,00 |
14. Vòng đột phá | 0,01 | - | - | - | 0,30 | 0,80 |
15. Lái xe Chuck | 4,00 | 7.50 | 7.50 | 15,50 | 24,00 | 51,00 |
16. Mũi khoan | 9,60 | 15,60 | 25,80 | 37,00 | 115,00 | 120,00 |
Thông số kỹ thuật Búa sê-ri SD (SD4 SD5 SD6 SD8 SD10 SD12) Dòng DTH Hammer
Thông số kỹ thuật | ||||||
Người mẫu | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
Chiều dài (Không có Bit) | 1084mm | 1175mm | 1261mm | 1463mm | 1502mm | 1880mm |
Trọng lượng (Không có Bit) | 40,50kg | 72,50kg | 100,00kg | 192,00kg | 290,00kg | 487,00kg |
Đường kính ngoài | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm, φ185mm | φ226mm | φ275mm |
Bit Shank | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
Phạm vi lỗ | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm | φ254 - φ311mm | φ305 - φ445mm |
Chủ đề kết nối | API 2 3/8 '' Reg | API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 4 1/2 '' Reg, API 6 5/8 '' Reg | API 6 5/8 '' Reg |
Áp lực công việc | 1,2 - 2,0 Mpa | 1,3 - 2,3 Mpa | 1,5 - 2,5 Mpa | 1,5 - 3,0 Mpa | 2,0 - 3,5 Mpa | 2,0 - 3,5 Mpa |
Tỷ lệ tác động ở 17 Bar | 27HZ | 25HZ | 23HZ | 20HZ | 18HZ | 16HZ |
Tốc độ quay được đề xuất | 25-40 vòng / phút | 30 - 35 vòng / phút | 20-30 vòng / phút | 5 - 25 vòng / phút | 20-30 vòng / phút | 15-25 vòng / phút |
Tiêu thụ không khí | 1.0Mpa: 6 m³ / phút | 1.0Mpa: 9 m³ / phút | 1.0Mpa: 10 m³ / phút | 1.0Mpa: 15 m³ / phút | 1.0Mpa: 22 m³ / phút | 1.0Mpa: 30 m³ / phút |
1.8Mpa: 10 m³ / phút | 1.8Mpa: 15 m³ / phút | 1.8Mpa: 20 m³ / phút | 1.8Mpa: 26 m³ / phút | 1.8Mpa: 40 m³ / phút | 1.8Mpa: 56 m³ / phút | |
2,4Mpa: 15 m³ / phút | 2,4Mpa: 23 m³ / phút | 2,4Mpa: 28,5 m³ / phút | 2,4Mpa: 34 m³ / phút | 2.4Mpa: 55 m³ / phút | 2,4Mpa: 78 m³ / phút |
Các đặc điểm của búa DTH áp suất cao có van chân:
Nó là một loại búa DTH áp suất cao không van có van chân.
Búa phân phối khí không có van, đáng tin cậy hơn trong việc phân phối khí.
Khả năng bịt kín tốt, không có nước và hom vào búa trong nước tồn tại khoan.
Các tính năng của búa DTH dòng SD:
1. Phân phối khí không van, đáng tin cậy hơn.
2. Thiết kế đơn giản của piston.Tuổi thọ cao.
3. Truyền năng lượng hiệu quả hơn, tốc độ khoan nhanh hơn, tiêu thụ không khí thấp và tiêu thụ dầu thấp hơn.
4. Ít bộ phận bên trong hơn, cấu trúc đơn giản, tuổi thọ cao, ít hỏng hóc và dễ bảo trì hơn vì tất cả các bộ phận đều được xử lý nhiệt.
5. Dễ dàng tháo rời vì phụ trên cùng, mâm cặp truyền động và xi lanh bên ngoài được kết nối bằng ren nhiều bước.
Ưu điểm của búa DTH dòng SD:
1. Thiết kế đơn giản và hợp lý, dễ lắp ráp và tháo lắp, tỷ lệ sự cố thấp.
2. Tiêu thụ không khí thấp, khoan trơn tru, sức mạnh tác động tối đa, tỷ lệ thâm nhập cao.
3. Nhiều lần xử lý nhiệt chính xác với tất cả các bộ phận của búa để mang lại tuổi thọ cao trong điều kiện làm việc khắc nghiệt nhất.
Các ứng dụng
Có sẵn cho mọi điều kiện làm việc, hiệu suất cao trong các dự án khoan giếng nước và quá tải
Dụng cụ khoan đá Thương hiệu MIROC®
Dòng sản phẩm Dụng cụ khoan đá MIROC® của KSQ Technologies (Beijing) Co.Ltd.là kết quả của nhiều năm kỹ thuật tiên tiến, sản xuất chính xác và cống hiến trong việc sử dụng các vật liệu chất lượng cao.
MIROC® Rock Drilling Tools được sử dụng bởi nhiều chuyên gia khoan liên quan đến các dự án khai thác, xây dựng, đào hầm và khai thác đá trên toàn cầu.
MIROC® Dụng cụ khoan đá bao gồm:
Công ty
Công ty TNHH KSQ Technologies (Bắc Kinh)cung cấp bí quyết kỹ thuật đặc biệt trong phát triển, sản xuất và ứng dụng.Công ty đã áp dụng các quy trình sản xuất tiên tiến để đảm bảo thép chất lượng cao và vật liệu chèn cacbua vonfram cho các phụ kiện khoan đá của mình.Nhân viên của công ty hiểu rõ nhu cầu của khách hàng và có kỹ năng phục vụ để giới thiệu các dụng cụ khoan phù hợp cho công việc.
Các nhà phát triển sản phẩm có kinh nghiệm của nó cũng có thể tạo các công cụ tùy chỉnh.Hơn nữa, đội ngũ phát triển của công ty giới thiệu các sản phẩm sáng tạo mỗi năm - các công cụ được kiểm tra nghiêm ngặt tại hiện trường và được chứng minh là hoạt động ngoài mong đợi của ngành.
